Percobaan 1 M1 Mikro

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Hardware

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Video

6. Analisa

7. Link Download

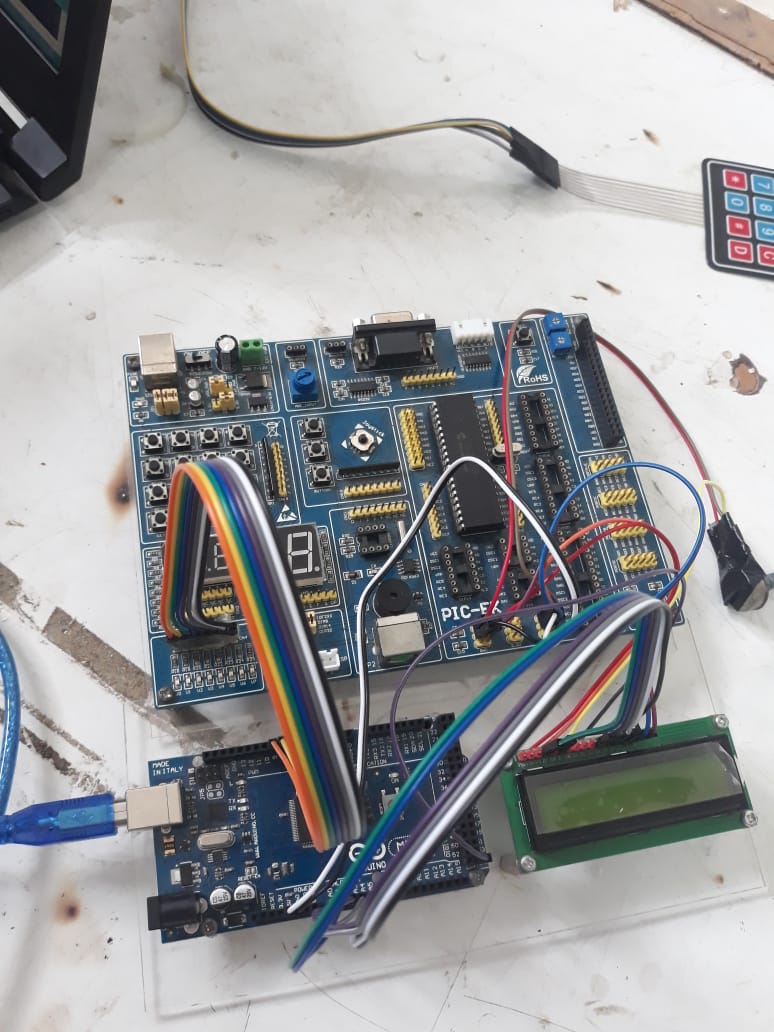

1. Hardware[Kembali]

2. Rangkaian Simulasi[Kembali]





3. Flowchart [Kembali]

4. Listing Program[Kembali]

int led [ ] = {2, 3, 4, 5, 6, 7, 8, 9}; //mendeklarasikan pin 2-9 yang digunakan

void setup() //semua kode dalam fungsi ini hanya dibaca sekali

{

for (int i = 0; i <= 8; i++) //perulangan dari 0 dengan nilai batas kecil sama dengan 8; increase

{

pinMode (led[i], OUTPUT); //menyatakan pin yang dihubungkan ke LED sebagai OUTPUT

}

}

void loop() { //Semua kode dalam fungsi ini dibaca berulang for (int hidup = 0; hidup <= 8; hidup++) //Kondisi perulangan dari 0 dengan batas nilai 8 untuk menghidupkan LED

{

digitalWrite(led[hidup], HIGH); //LED diberi logika 1 sehingga LED menyala delay(100); //Jarak waktu 100 ms antar LED yang akan menyala

}

delay(100); //Jarak waktu 100 ms sebelum memulai perulangan

for (int mati = 0; mati <= 8; mati++) //Kondisi perulangan dari 0 dengan batas nilai 8; untuk mematikan LED

{

digitalWrite(led[mati], LOW); //LED diberi logika 0 sehingga LED mati delay(100); //Jarak waktu 100 ms antar LED yang akan mati

}

delay(100); //Jarak waktu 100 ms sebelum memulai perulangan

}

5. Video Tutorial[Kembali]

6. Analisa [Kembali]

Prinsip kerja dari LED ini adalah  Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), arus akan mengalir secara forward bias saat kaki positif sumber dihubungkan dengan anoda dan kaki negatif terhubung dengan katoda. Elektron yang semakin banyak di daerah tipe-N, menyebabkan depletion layer menipis sehingga electron-elektron yang bertumpuk tadi berpindah ke anoda yang memiliki kelebihan hole. Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna). Namun apabila LED dialiri tengangan bias mundur maka LED tidak akan menyala.

Pada percobaan ini keluaran dari aurdino yaitu pin 2,3,4,5,6,7,8,9  akan dihubungkan ke LED menggunakan forward bias yang menyebabkan LED akan menyala sesuai dengan perintah yang dimasukkan kedalam program arduino. Pada percobaan ini dilakukan pengulangan untuk on-off LED.

7. Link Download[Kembali]
